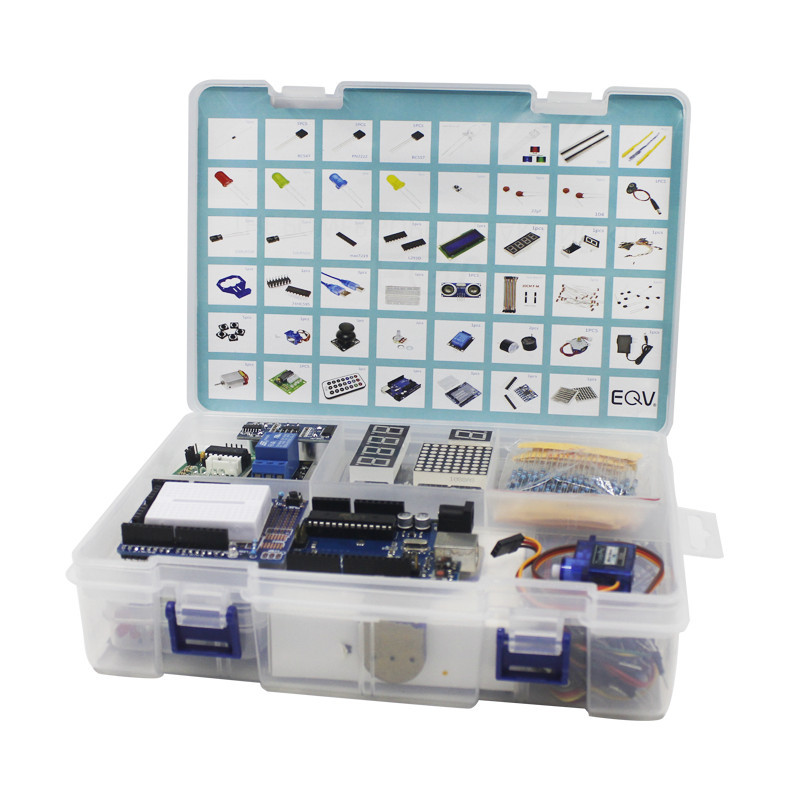

Набір Arduino EQV Elegoo UNO R3 для навчання та проєктування

Набір Elegoo EQV Arduino Uno R3 навчальний набір для збирання

Паковання: пластиковий кейс.

Прекрасний набір із великою кількістю додаткових модулів підійде як для електронника-початківця, який тільки знайомиться зі світом Arduino, так і для досвідчених фахівців. Він дає змогу зробити цікаві, повністю робочі проєкти різної складності, починаючи від миготливого з заданим інтервалом світлодіода та закінчуючи автоматичною годівницею для хатнього вихованця тощо. Основою в наборі слугує похила плата Arduino Uno R3 SMD на основі мікроконтролера ATmega328. Для всіх модулів, представлених у цьому наборі, є готові бібліотеки в інтернеті, які полегшать написання програм керування й дадуть змогу без зусиль із ними працювати. Також за допомогою гугла можна знайти безліч готових проєктів із компонентами з цього набору (дитячі інструкції, відео, описи, готові коди програм).

Склад навчального набору для збирання на базі Arduino Uno R3:

Кроковий двигун 28BYJ-48 має вбудований редуктор, що дає змогу здійснювати точні переміщення вала за заданою командою. Так у 4-кроковому режимі двигун здійснює 2048 кроків за 1 оберт, за 8-крокового режиму — 4096 кроків. Як драйвер використовується плата з мікросхемою ULN2003. Такий кроковий двигун із трохи різною платою драйвера.

Джойстик-маніпулятор може використовуватися для керування в різних роботизованих проєктах, керування може вестися одночасно за двома осями координат, також під ручкою керування встановлена кнопка (натискання здійснюється під час перебування ручки в нейтральному положенні) дає змогу розширити функціональність пристрою.

Одноканальний модуль реле SRD-05VDC-SL-C 5 В, можна використовувати в проєктах, де є потреба керування приладом із великим вхідним струмом до 10 А.

Макетна плата MB-102 дасть змогу під'єднати велику кількість модулів і радіодеталей (630 контактів для монтажу, а також 200 контактів живлення).RFID-модуль 13.56 МГц з SPI-інтерфейсом і двома RFID-мітками — у формі карти та брелока, можна використовувати для автоматичної ідентифікації, відстеження речей тощо.

Датчик звуку на мікросхемі LM393 Забезпечує реєстрацію звуків встановленої гучності та водночас формує на виході модуля логічний рівень. Якщо навколо тихо, то датчик звуку FC-04 на виході видає значення напруги, близьке до рівня живлення. Величина гучності звуків, на які спрацьовує датчик, регулюється змінним резистором. У разі перевищення заданого порога гучності вихідний рівень змінюється на логічні 0. Датчик добре реагує на звуки ударів, вібрації, клацань, наприклад, звук замка, що відкривається.

Аналоговий датчик рівня води — працює за принципом змінного резистора, залежно від площі зіткнення з рідиною змінюється його внутрішній опір, робоча напруга 3.3-5 В, струм 20 мА.Для виведення інформації можна використовувати два 7-сегментних індикаторів (одно й чотирирозрядні).

Для виведення великої кількості символів використовується LCD дисплей 1602А з модулем I2C. Світлодіодна матриця ТС15-11GWA з розмірністю 8х8 діодів для яскравої світлової індикації.

Модуль 3-колірного світлодіода RGB працює за напруги 5 В, вихідний сигнал може бути трьох різних кольорів: червоний, зелений, синій.

Датчик DHT11 для вимірювання температури та відносної вологості повітря. Діапазон вимірюваної температури від 0 до +60 °C і вологості від 20 до 90%.DS1302 модуль годинника реального часу для створення проєктів електронних будильників, годинників, таймерів.

Сервопривод SG-90 використовується для керування невеликими легкими механізмами, з кутом повороту від 0 до 180 градусів (робоче напруження від 3 до 7,2 В).ІК-пульт дистанційного керування з 21 кнопкою й ІЧ-датчик VS1838B для приймання сигналів від пульта.

Матриця клавіатури 4х4 на 16 кнопок, може використовуватися для керування різними пристроями, для набору кодів у кодових замках, для програмування.

Мікросхема 74НС595N зсувний регістр, що дає змогу використовуючи всього 3 виходи мікроконтролера отримати 8 додаткових виходів.

Світлодіоди, резистори, конденсатори та інші радіокомпоненти, що входять до набору, допоможуть зібрати велику кількість різноманітних схем.

Для розпізнавання плати Arduino Uno R3 CH340G комп'ютером необхідно встановити драйвер CH340G, після цього необхідно завантажити та встановити середовище розроблення Arduino, далі можна розпочинати перший проєкт.

Характеристики:

Мікроконтролер: ATmega328

Робоча напруга: 5 В

Вхідна напруга: (рекомендується) 7-12 В

Вхідна напруга: (попередні) 6-20 В

Цифрові вводи/виводи: 14 (6 з яких можуть використовуватися як ШІМ-виведення) Аналогові входи: 6 Постійний струм у лінії введення/виведення: 40 мА

Флешпам'ять: 32 кб, з яких 0,5 кб використовуються завантажувачем

SRAM 2 кб

EEPROM 1 кб

Тактова частота: 16 МГц

Розмір плати: 77 х 54 х 14 мм

Вага набору: 378 г

Комплектація

Плата Arduino Uno R3 CH340G

Кроковий двигун 28BYJ-48 5 В і драйвер на мікросхемі ULN2003

Модуль маніпулятора джойстика

Одноканальний модуль реле SRD-05VDC-SL-C

Макетна плата MB-102RFID-модуль RC522 з RFID-мітками у формі брелока та картки

Датчик звуку на мікросхемі LM393

Датчик рівня води

4-розрядний 7-сегментний індикатор

1-розрядний 7-сегментний індикатор

TC15-11GWA світлодіодна матриця 8х8

Модуль з датчиком вологості DHT11DS1302 модуль годинника реального часу (без батарейки)

LCD дисплей 1602А с модулем I2CRGB LED модуль

Сервопривод SG-90

ІЧ-пульт дистанційного керування

Матриця клавіатури 4х4

Світлодіод синій — 5 шт.

Світлодіод червоний — 5 шт.

Світлодіод жовтий — 5 шт.RGB світлодіод

Активний зумер (динамік-пискавка)

Пасивний зумер (динамік-пискавка)

Датчик нахилу (керувальний елемент — металева кулька) — 2 шт.

Кнопка з ковпачком — 4 шт.

Мікросхема 74НС595N

Датчик температури LM35DZ

Конектор 40-pin тато

Резистор — 18 шт.

Резистор змінний B5K

ІЧ-приймач (тип 1838)ІК-діодФоторізистор 5516LDRDuPont кабель Папа-Папа — 21 шт. DuPont кабель Папа-Мама 4-pinDuPont кабель Папа-Мама 5-pinАдаптер живлення Крона-5.5 мм конекторкабель USB типA — USB типB
