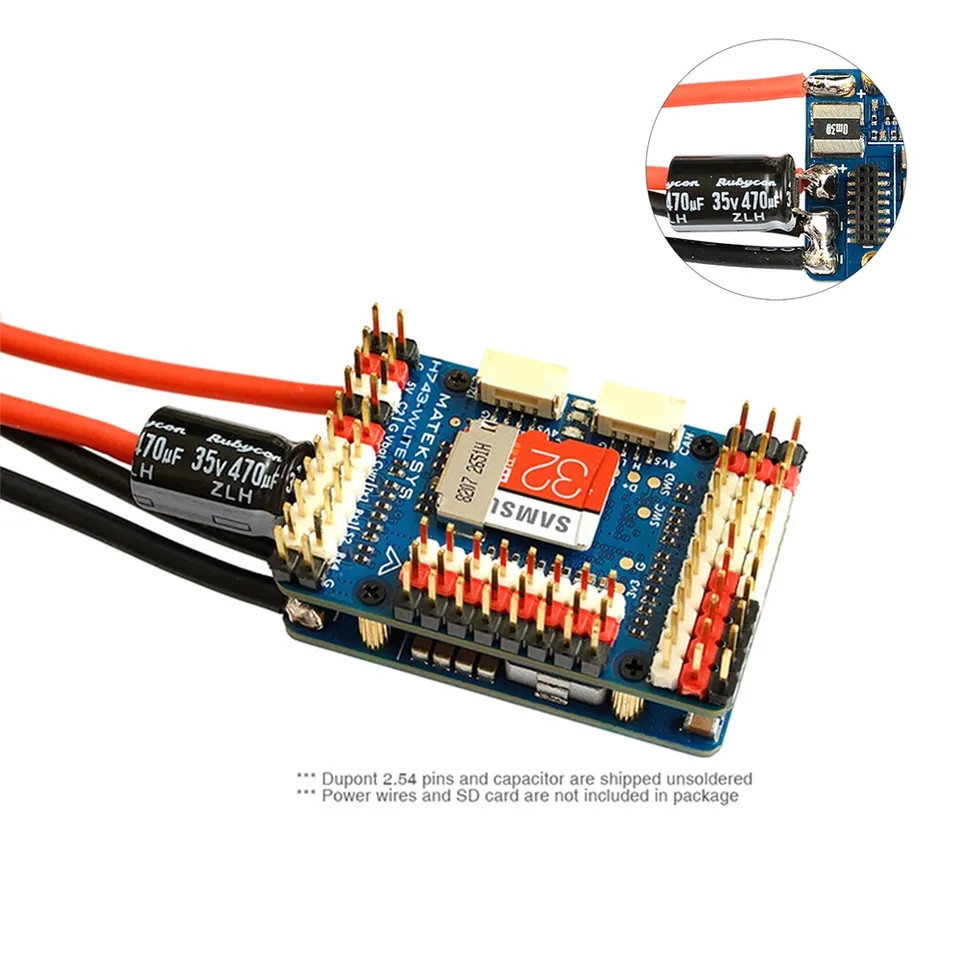

Політний контролер Matek H743 Wlite
6 200 ₴
- Готово до відправки
- Код: 11809
Політний контролер Matek H743 WliteГотово до відправки
6 200 ₴
+380 (97) 204-32-32
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Якісний польотний контролер H743-WLITE від знаменитого бренда MATEK System, з лінійки польотників для літальних крил. Він обладнаний процесором STM32H743VIH6 з робочою частотою 480MHz, останнім гіроскопом ICM42688-P, барометром DPS310, OSD, сімома UART портами, портом CAN, 2x I2C, а також 12-ї виходами PWM, 3-ма BEC та іншими цікавими функціями.
+1V
Наявність виходу BEC 5V, який призначений для: польотного контролера, приймача, OSD, камери, пискавки, 2812 LED світлодіодного модуля, модуля GPS, AirSpeed
Вихід BEC 9V/12V, який призначений для відеопередавача, камери, карданного підвісу тощо.
Наявність прошивки MATEKH743
ХАРАКТЕРИСТИКИ FC H743-WLITE
Процесор: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
Акселерометр/гіроскоп: ICM42688-P
Барометр: DPS310 (I2C2)
OSD: AT7456E
Blackbox: MicroSD card slot (SDIO)
Порти UART: 7 (1,2,3,4,6,7,8) з вбудованою інверсією
PWM виходи: 13 (включно зі світлодіодним майданчиком)
ADC(АЦП): 6 (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
Світлодіоди: 3 для FC STATUS (Blue, Red) і 3.3V індикатор (Red)
I2C порти: 2
CAN порт: 1
Подовжувач USB Type-C/пискавка
Входи, що перемикаються, для використання двох камер
Перемикний BEC: 9V/12V для VTX
Високоточний датчик струму, діапазон 220 А
Ділювач напруги ADC VB2: 1K: 20K
Ділювач напруги ADC AirSpeed: 20K: 20K
Керування INAV TR/SA VTX: є
Прошивка:
INAV: MATEKH743
ArduPilot: MATEKH743
Кріплення: 25 x 25 мм, діаметр отворів 2 мм
Розміри: 44 x 29 x 14.5мм
Вага: 22 г (c USB/buzzer адаптером)
PDB
Діапазон вхідної напруги: 6.8~30V (2~6S LiPo)
Вихід для ESC: 1
Датчик напруги акумулятора 1K: 20K (масштабо 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
Датчик струму: 220A, 3.3V ADC (шкала 150 в INAV, 66.7 A/V в ArduPilot)
Резистор вимірювання струму: 90A безперервний, 220A імпульсний
Вихід BEC 5V
Призначений для польотного контролера, приймача, OSD, камери, пискавки, 2812 LED світлодіодного модуля, GPS модуля, AirSpeed датчика
Безперервний струм: 2A, (макс.3A)
Вихід BEC 9V/12V
Призначений для відеопередавача, FPV камери, стабілізатора та ін.
Безперервний струм: 2A, (макс.3A)
Опція 12V з перемичкою
для стабільного виходу 9V/12V вхідна напруга має бути > вихідної напруги +1V
Вихід BEC Vx
Призначений для сервоприводів
Регульована напруга: 5V за замовчуванням, 6V або 7.2 V за допомогою перемички
Безперервний струм: 8А, (макс. 10А)
для стабільного виходу Vx вхідна напруга має бути > Vx напруги +1V
Вихід BEC 3.3V output
Призначений для модуля Baro/Compass і зовнішньої 3.3V периферії
Лінійний регулятор
Безперервний струм: 200mA
КОМПЛЕКТАЦІЯ
1x Контролер польоту Matek H743-WLITE
1x Подовжувач USB (Type-C)/Ведмедик (пасивний)
1x кабель 20 см з JST-SH-6P на JST-SH-6P для USB адаптера
2x кабель 20 см з JST-GH-4P на JST-GH-4P для CAN і I2C порту
1x Конденсатор Rubycon ZLH 35V 470uF
1x набір штирових роз'ємів Dupont 2.54 (роз'єми не припаяні до плати)
Характеристики
| Основні | |
|---|---|
| Виробник | Matek |
| Країна виробник | Китай |
| Стан | Новий |
| Користувацькі характеристики | |
| Тип | Контролер |
