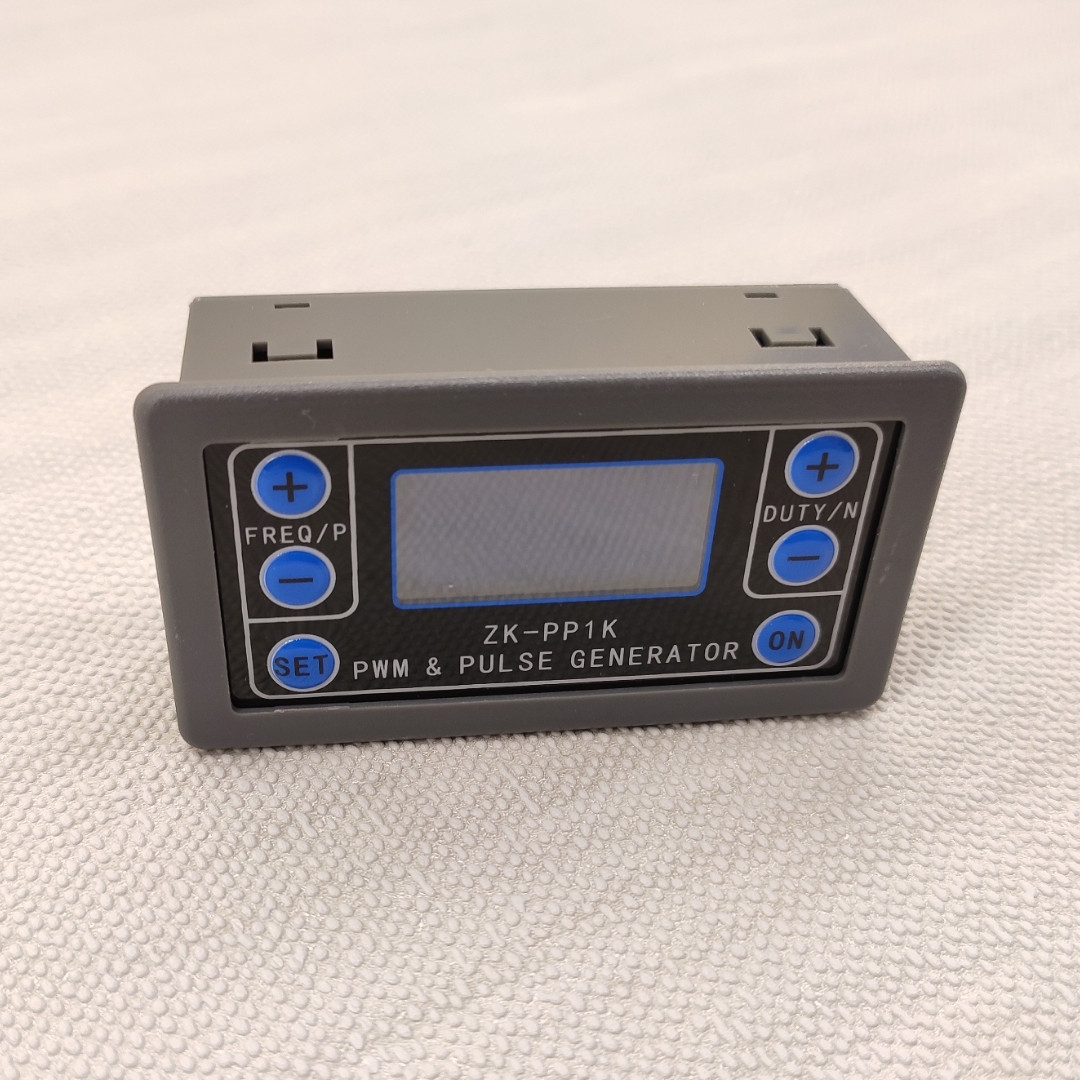

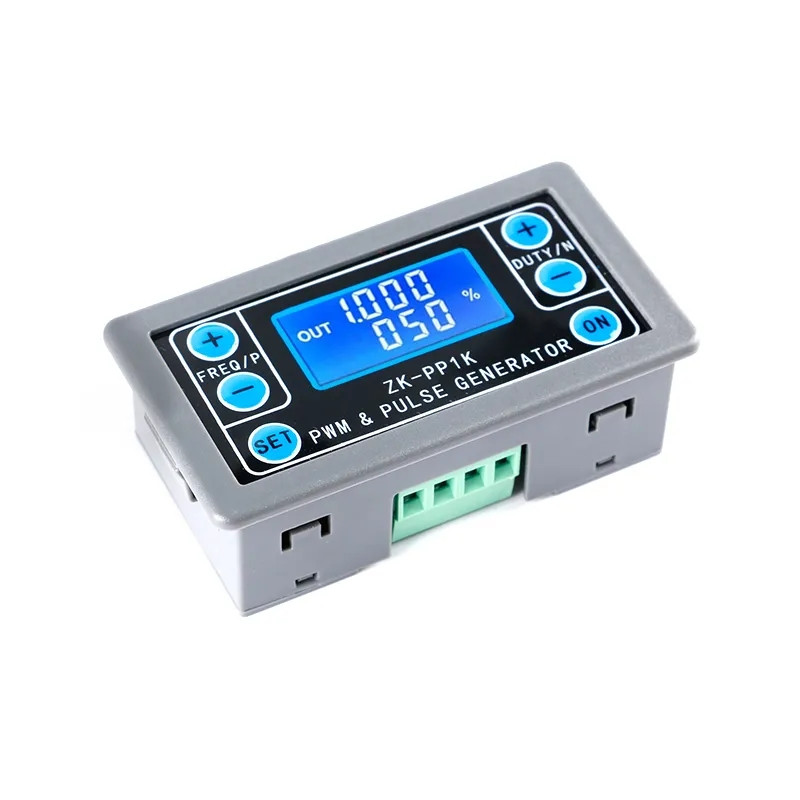

Генератор імпульсних прямокутних сигналів ZK-PP1K

PWM генератор сигналів, прямокутна хвиля генератор сигналів

Модель: ZK-PP1K

Використовується для генерації прямокутного хвильового сигналу, який подається до двигуна постійного струму або драйвера крокового двигуна;

Кроковий двигун, серводвигун, Електричний захват, рука робота Комбінуйте драйвер для реалізації затемнення, регулювання швидкості, керування електромагнітним клапаном тощо. однак неможливо безпосередньо керувати такими навантаженнями, як-от електричні ліхтарі, двигуни та соленоїдні клапани

Характеристика:

Можна вибрати два режими: PWM mode-частота (безперервний), робочий цикл. Зверніть увагу, що кількість імпульсів не може бути встановлена в цьому режимі, і пульс завжди випромінюється;

Імпульсний режим-час роботи ширини позитивного імпульсу, час ширини негативного імпульсу, час затримки запуску та Регульована кількість імпульсів.

З кнопкою start-stop, зовнішній перемикач також може використовуватися для керування вихідним сигналом ВМИК.

Широкий вхід напруги 3,3-30 в, із захистом від зворотного ходу, 5,08 мм

Клемне проведення

Параметри:

Робоча напруга: 3,3 ~ 30 В, із захистом від зворотного ходу

Частотний діапазон: 1 Гц ~ 150 кГц, точність приблизно 1%

Діапазон робочого циклу: 0-100%, 1% крок

Кількість імпульсів: 1-9999 або нескінченне (дисплей «--» означає нескінченність) Час затримки на виході: 0,000 s-9999s, мінімум може бути встановлений 1 мс

Позитивна та негативна ширина імпульсу

Довжина: 0,000 s-9999s, мінімум може бути встановлений 1 мс

Ємність сигналу: менш ніж 30 мА

Амплітуда вихідного сигналу: амплітуда дорівнює напруженню живлення

Розмір виробу: 79 мм * 43 мм * 30 мм
