Дистанційний вимикач двоканальний, радіореле 12 вольтів
Дистанційний вимикач двоканальний, радіореле 12 вольтівВ наявності
430
+380 (97) 204-32-32

Опис

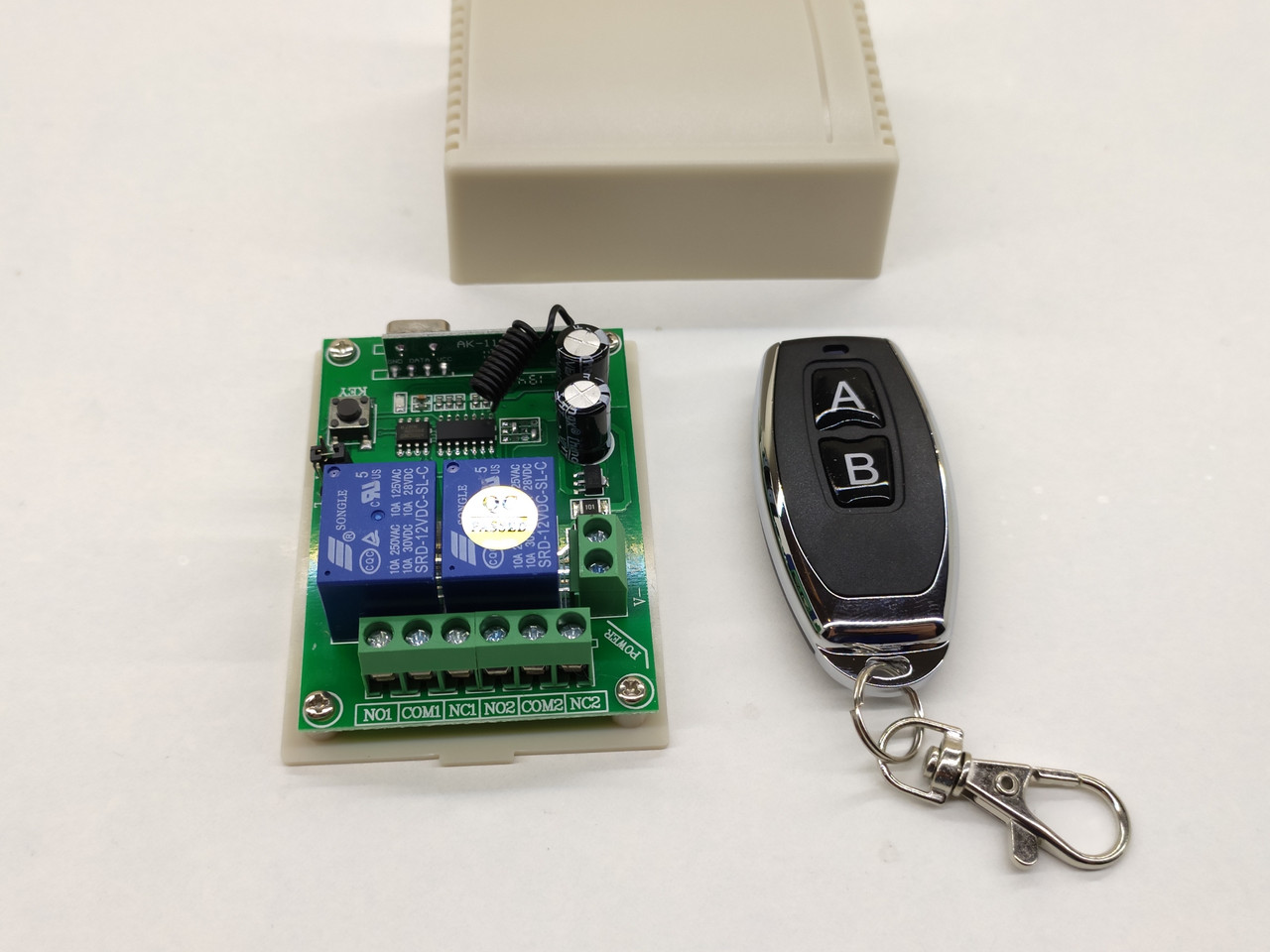

Дистанційний двоканальний вимикач (радіокероване реле) 12 В у корпусі керується пультом ДК або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433 МГц.

Увімкнення-вимкнення навантаження здійснюється за допомогою пульта або іншого сумісного RF 433 МГц передавача.

Технічні характеристики

Модель: HF12-2A;

Напруга живлення: DC12V;

Навантажувальна здатність реле: не більш ніж 10 А

Споживані струм у режимі спокою: < 5mA;

Частота радіосигналу: 433МГц;

Підтримуване кодування сигналу: Learning Code (1527), Fixed Code (2262)

Чутливість приймача: -104dBm

Розміри плати: 69 * 48 * 25 мм;

Розміри корпусу: 75 * 55 * 30 мм

Дистанційний двоканальний вимикач (радіокероване реле) 12 В у корпусі керується пультом ДК або передавачем, що передає сигнали з фіксованим кодуванням на частоті 433 МГц.

Живлення реле здійснюється від постійної напруги 12 В. Всі комутовані контакти реле виведені на контактні клеми та не мають інших з'єднань на платі, що не обмежує вас у реалізації схеми комутації. У разі вимкнення реле від живлення та подальшого під'єднання контакти реле будуть завжди розімкнені, незалежно від стану, у якому вони були на момент вимкнення живлення.

Сигнал від пульта до реле проходить крізь стіни та здатний подолати до 100 метрів за прямою видимістю.

Елементи керування й індикації:

Реле має такі елементи керування й індикації:

Кнопка навчання — слугує для прив'язування пульта до реле та очищення реле від записаних у нього кодів пультів.

Перемичка вибору режиму роботи. Світлодіоди — LED1 і 2 — стан реле каналів (світиться світлодіод — замкнуте реле); LED3 — світлодіод індикації живлення реле та сигналів керування; Приймач має 3 режими роботи:

Режим «Звінок». Реле замкнуте, поки натиснута кнопка пульта ДК. Якщо відпустити кнопку — реле розімкнеться. Використовується одна кнопка пульта на канал.

Режим «Однокнопковий вимикач». Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання — розмикає. Використовується одна кнопка пульта на канал.

Режим "Взаємо блокування". Вмикання одного каналу викликає вимикання другого каналу та навпаки. Третя кнопка вимикає обидва канали. Використовується 3 кнопки пульта.

Вибір режиму роботи відбувається перемичкою JP2.

Перемичка має встановлюватися за непід'єднаного реле до живильної напруги.

Відповідність режиму роботи положенню перемички.

Режим "Звінок" — премічка в положенні "М";

Режим "Однокнопковий вимикач" — перемичка в положенні "Т";

Режим "Взаємо блокування" — перемичка не встановлена.

Прив'язка пульта до реле

Спочатку рекомендується очистити реле від записаних у нього кодів.

Очищення реле.

Натиснути кнопку навчання реле (LED3 водночас світитиметься) і утримувати кнопку утримуючи (приблизно 5 секунд) поки LED3 не згасне, після чого моргне 5 разів — що говорить про очищення реле.

Прив'язка пульта до реле.

Натиснути кнопку навчання реле 1 раз. Світлодіод LED3 водночас засвітиться. Натиснути кнопку пульта відповідну 1 каналу. Світлодіод LED3 реле має моргнути тричі та перейти в режим постійного світіння. Натиснути кнопку пульта відповідну 2-му каналу. Світлодіод LED3 реле має моргнути 3 рази та згаснути — це свідчить про те, що реле записало в пам'ять сигнали цього пульта та готове до спільної роботи з пультом.

Характеристики

Основні
Країна виробникКитай
Напруга12 В
Номінальний струм10 А

Інформація для замовлення
