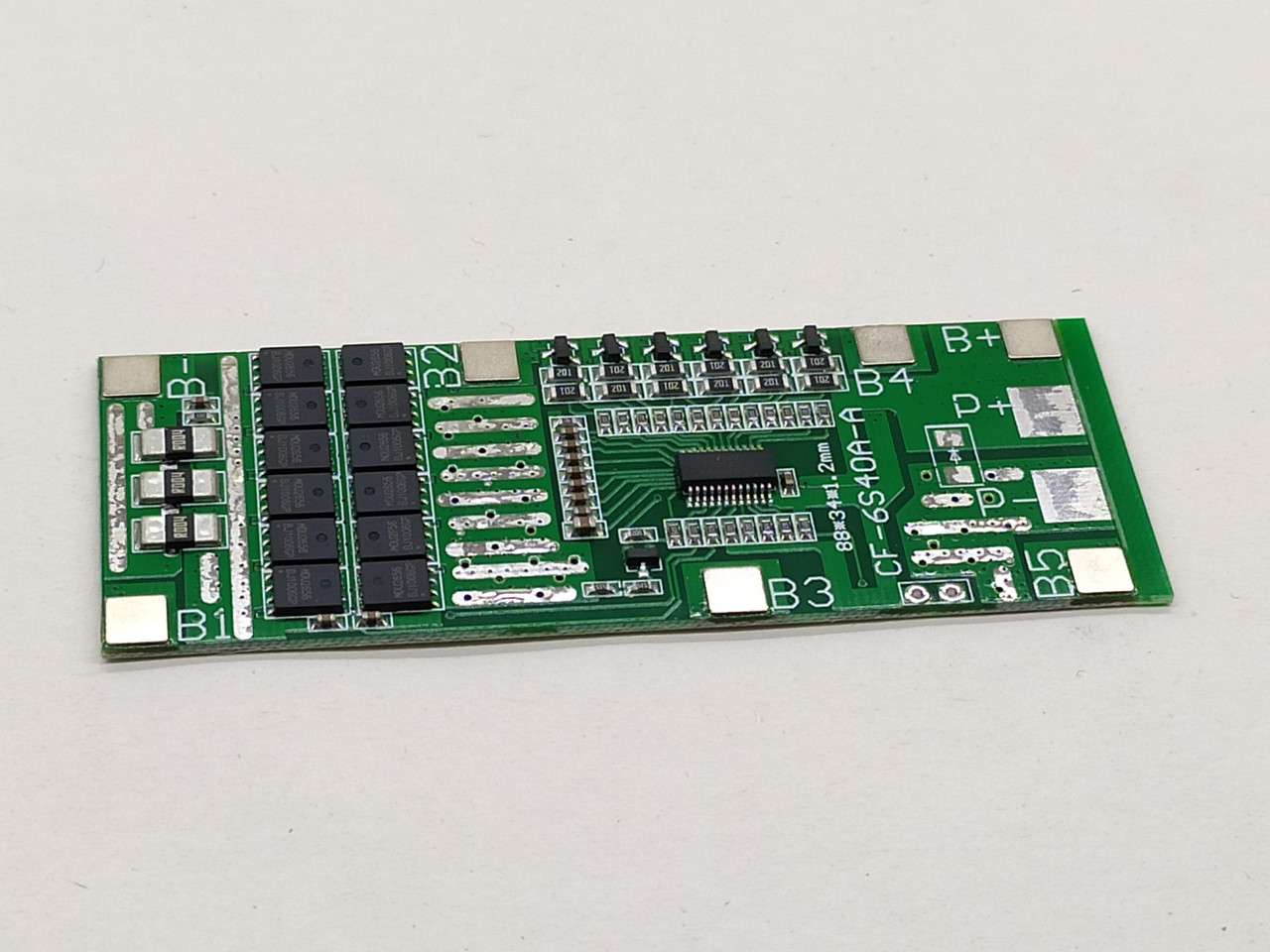

Плата BMS для Li-Ion 6S 40A

Контролер BMS 6S 40A з функцією балансування спеціально розроблений для складання із шести літієвих акумуляторів із максимальною напругою 25.2 В (номінальна напруга 22.2 В).

Контролер використовується для захисту кожного елемента від перезаряджання, перерозряджання, короткого замикання та перевантаження за струмом.

Функція балансування полягає в забезпеченні рівномірного заряду кожної комірки (акумулятора). Ця плата захисту підходить для акумуляторів 18650, 26650 та ін. літієвих і полімерних акумуляторів із номінальною напругою 3,7 В і максимальною напругою 4,2 В

Зверніть увагу!

Для нормальної роботи функції балансування розкидання напруги на кожному акумуляторі має бути меншим за 0,15-0,2 В.

Складання 6S

Напруга 25,2 В

Струм розряду max. 40A

Миттєвий струм max. 70A

Затримка виявлення перевантаження за струмом 1с ± 0,3

Напруга спрацьовування захисту max. 4.25 В ±0.05 В

Напруга спрацьовування захисту min. 2.7 В ±0.1 В

Затримка виявлення перерозряду 1с ± 0,5 Балансування Є

Розмір 95 х 38 мм

Для активації схеми потрібно під'єднати зарядний пристрій.

Струм заряду залежно від акумуляторів — зазвичай 50-100% від ємності акумулятора.
