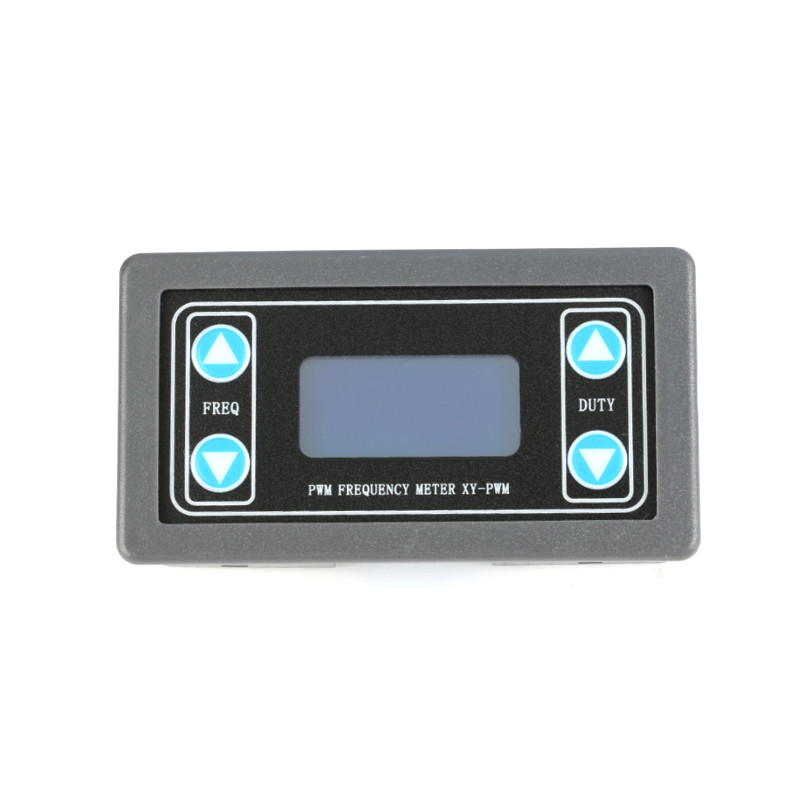

Генератор імпульсних сигналів 1 Гц — 150 кГц

320 ₴

  • Готово до відправки
  • Код: 10489
Генератор імпульсних сигналів 1 Гц — 150 кГц
Генератор імпульсних сигналів 1 Гц — 150 кГцГотово до відправки
320 ₴
+380 (97) 204-32-32
+380 (97) 204-32-32

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Генератор імпульсних сигналів 1 Гц — 150 кГц PWM

Особливість:

Робоча напруга: 3,3 ~ 30 В;
Діапазон частот: 1 Гц ~ 150 кГц;
Точність частоти: точність становить приблизно 2% в кожному діапазоні.
Можливість навантаження сигналу: вихідний струм може бути приблизно 5 ~ 30 мА;
Вихідна амплітуда: амплітуда PWM дорівнює напрузі живлення.
Температура довкілля: -20 ~ + 70 С.

Опис модуля:

Вихід ШІМ може встановити частоту та робочий цикл відповідно.
Частота ділиться на чотири зони: автоматичне перемикання:
1.XXX (без десятичної точки): найменша одиниця становить 1 Гц, а діапазон значень становить 1 Гц ~ 999 Гц; мінімальна одиниця
2.X.XX (десятична точка в 100 бітах) становить 0,01 кГц, а діапазон значень становить 1,00 кГц ~ 9,99 кГц;
3.XX.X (десятична точка в десяти місцях): найменша одиниця вимірювання становить 0,1 кГц; і діапазон становить 10,0 кГц ~ 99,9 кГц.
4.XXX (десятична точка в десяти бітах і 100 бітах): найменша одиниця становить 1 кГц; і діапазон становить 1 кГц ~ 150 кГц. Наприклад, показ частоти: 100 вказує на імпульс PWM на виході 100 Гц; 1,01 представляє імпульс на виході PWM; Робочий цикл: 0 ~ 100%; всі параметри зберігаються у разі вимкнення живлення.

Встановлення параметрів:

Модуль має чотири незалежні клавіші, які використовуються для встановлення частоти та коефіцієнта заповнення, підтримують коротке натискання (збільшення або зменшення одиниці) і тривале натискання (швидке збільшення або зменшення), дуже просто, настроювання параметрів автоматично зберігається, втрати потужності не втрачаються.
Сфера застосування:
1. використовується як генератор прямокутних сигналів для генерації прямокутних сигналів для експериментального розроблення.
2. використовується для генерації прямокутних сигналів, які керують приводом двигуна.
3. генерувати регульований імпульс для використання MCU;
4. генерувати настроювані імпульси для керування відповідними ланцюгами (PWM для димування та регулювання швидкості).
Размер: 7.8x4.2x2.6cm / 3.07x1.65x1.02inch

Помітки:

Будь ласка, дозвольте 1-3 мм помилки через ручне вимірювання. Будь ласка, переконайтеся, що ви не проти, перш ніж ви запропонуєте.
Через різницю між різними моніторами зображення може не відбивати реальний колір елемента. Завдяки!

До комплекту постачання входять:


1 х PWM Імпульсний частотний цикл Регульований модуль

Характеристики
Основні
Країна виробникКитай
Кількість аналогових каналів1
СтанНовий
