Генератор імпульсних сигналів 1 Гц — 150 кГц

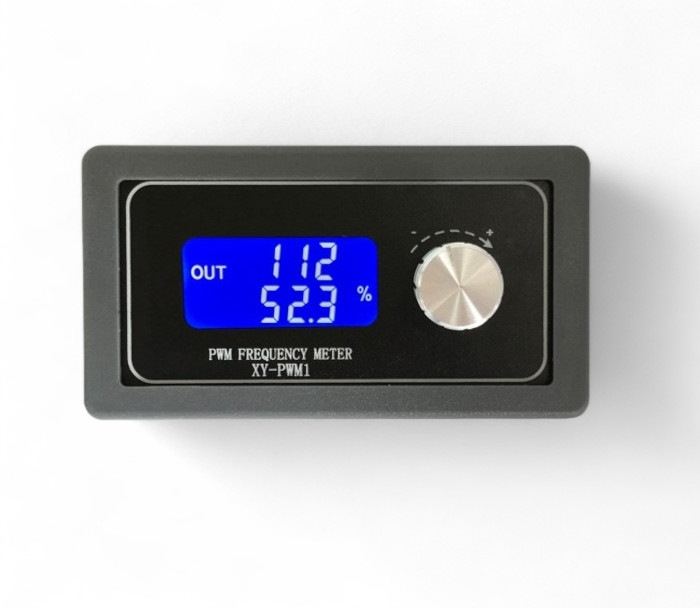

Модуль генератор імпульсних сигналів.

Регулювання частоти імпульсів і заповнення.

Один параметр задає частоту періоду (це перехід із низького рівня до високого та потім перехід від високого рівня до низького плюс часу до наступного переходу до високого рівня. другий параметр — це сквальність. за незмінної частоти змінюється співвідношення тривалості високого рівня та низької водночас сумі цих тривалості залишається неодмінною, і дорівнює тривалості періоду за заданої частоти. тут є один момент. якщо сквальність (або за іншим заповненням) становить 0%, то на виході буде встановлено постійно низький рівень, без імпульсів. аналогічно, якщо цей параметр встановити як 100 відсотків, то на виході буде встановлений постійно високий рівень, без імпульсів. якщо ви керуватимете потужним навантаженням через МОП ключ, то потрібно бути уважним. адже за 100-відсоткового заповнення транзистор буде постійно відкритий, що не завжди допускається. скажімо тривалий постійний струм через котушку паливної форсунки, може вивести її з ладу.( потрібен вихідний каскад на потужному монзисторі, краще та зручніше використовувати n-канальний, ввімкнувши його в розрив негативного дроту живлення форсунок, навантажений каскад посилення потужності використовувати. це тільки генератор, що задає, не вимогливий комутувати великі струми.

Робоча напруга: 3,3 - 30 В

Діапазон частот: 1 гц- 150 кГц

Точність частоти: Точність становить приблизно 2 відсотків в кожному діапазоні.

Можливість навантаження сигналу: вихідний струм може бути приблизно 5-30 мА

Амплітуда виходу: амплітуда PWM дорівнює напрузі живлення.

Температура довкілля — 20 + 70 град.

Опис

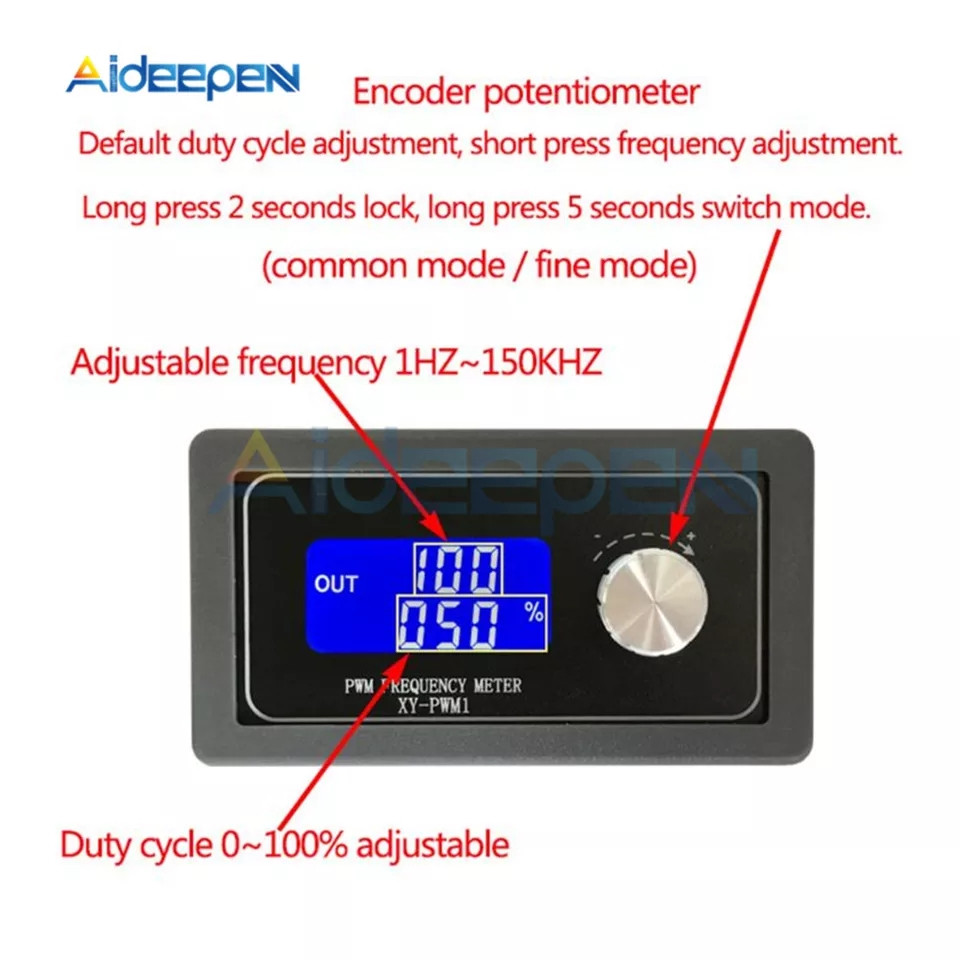

PWM-вихід може встановити частоту та робочий цикл відповідно.

Частота ділиться на чотири зони: автоматичне перемикання:

1. XXX (без десятичної точки): найменша одиниця 1 Гц, а діапазон значень 1 Гц — 999 Гц.мінімальна одиниця

2. X. XX (Десятична точка в 100 біт) становить 0,01 кГц, а діапазон значень — 9,99 кГц — 1,00 кГц
