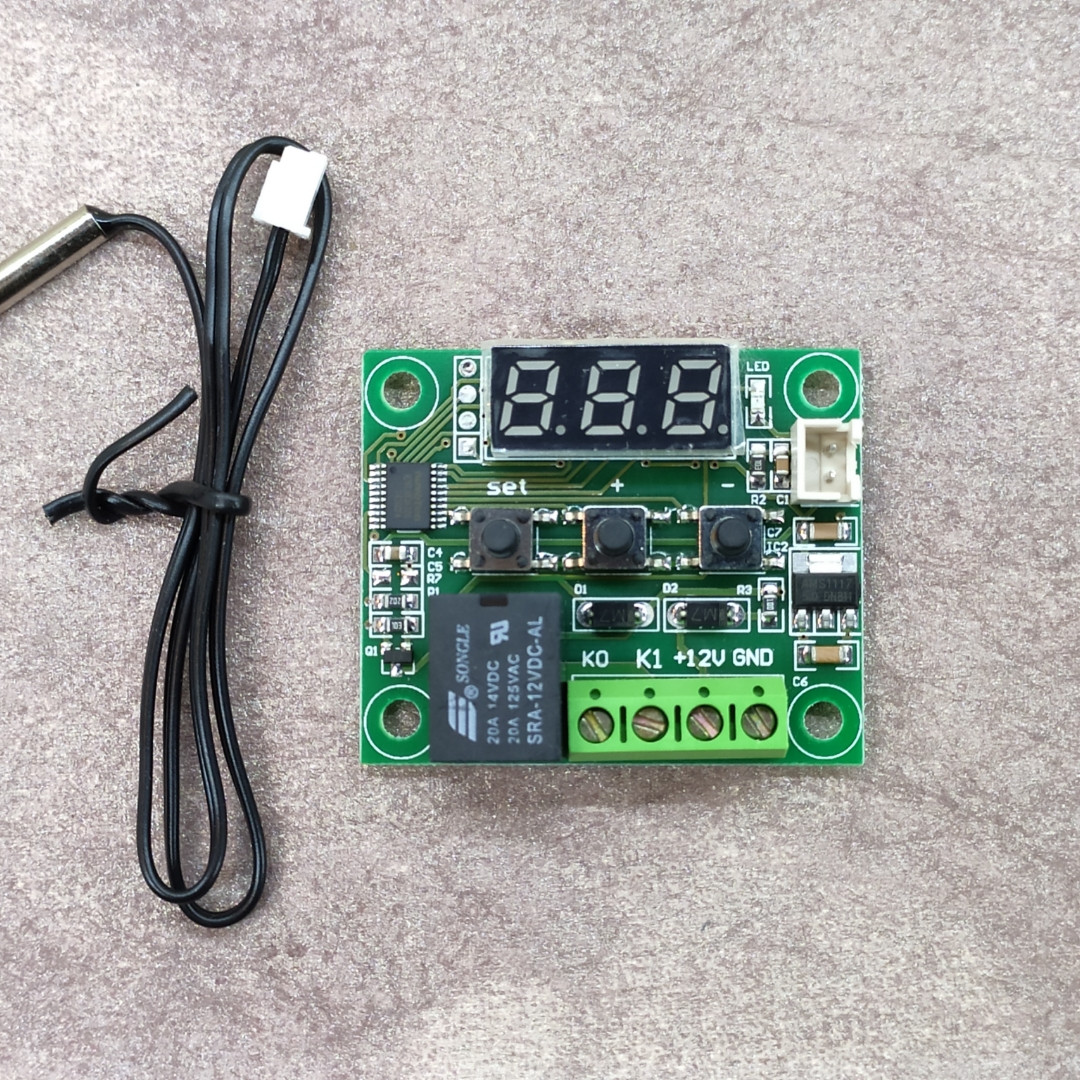

Контролер температури, терморегулятор W1209

140 ₴

  • Готово до відправки
  • Код: 10417
Контролер температури, терморегулятор W1209
Контролер температури, терморегулятор W1209Готово до відправки
140 ₴
+380 (97) 204-32-32
+380 (97) 204-32-32
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Закази до 150 грн накладеною платежетою не відправляються



Програмований терморегулятор призначений для контролю температури в діапазоні від -50 до +110. Він може працювати в парі з нагнітачем або охолоджувачем. Програмований терморегулятор обладнаний триразовим LED-дисплеєм, світлодіодним індикатором увімкнення реле, трьома кнопками керування, роз'ємом для під'єднання навантаження і «+12V/GND для живлення плати терморегулятора. На LED дисплеї показується поточна температура.
Підготовка до роботи
1) Під'єднати джерело живлення 12V постійної напруги до контактів «+12 V» (плюс 12 V) і «GND» (мінус 12 V);
2) Під'єднати навантаження до контактів «К0» і «К1» (під'єднується в розрив ланцюга живлення керованого приладу (послідовне під'єднання)
Після подавання живлення 12V на контакти «+12 V» і «GND», на LED дисплеї зобразиться поточна температура, виміряна виносним датчиком температури.
Встановлення та настроювання заданої температури
Для встановлення температури контролю короткочасно необхідно натиснути кнопку «SET», після чого кнопками «+» або «-» встановіть задану температуру, і ще ра знабруйте кнопку «SET», або ж не натискайте жодні кнопки впродовж 5 секунд.
Програмування
Для входу в режим програмування утримуйте, упродовж 5 секунд, кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (Р0.... Р6) із таблиці «Меню терморегулятора». Далі, для налаштування параметрів, натисніть кнопку «SET» і кнопками «+» або «-» змініть значення параметра. Для зберігання налаштувань натисніть і утримуйте кнопку «SET», або ж не натискайте жодні кнопки впродовж 5 секунд.
Меню терморегулятора
Режим Опис параметрів Діапазон
настроювання За замовчуванням
Р0 Режим роботи терморегулятора: охолодження (Cooling)/нагрівання (Heating)
C / H
C
Р1 Гістерезис 0.1...15 2
Р2 Верхня межа встановлення підтримуваної температури, 110 110
Р3 Нижня межа установки підтримуваної температури, –50 –50
Р4 Корекція температури –7..7 0
Р5 Затримка часу вмикання реле (може відрізнятися від обраного в межах +-50%), хв.
0……10
0
Р6 Верхня межа температури вимкнення (захист від перегрівання), OFF або ON (у разі ON від 0 до 110
OFF

Індикація
LED-дисплей зображає такі значення: «LLL» — датчик не під'єднаний, «ННН» — температура поза діапазоном (менше — 50 або більше 110 градусів), «-» перевищення меж заадних у параметрі Р6

Скидання параметрів і заводські установки
Для скидання параметрів у заводські параметри (настроювання за замовчуванням): 1) вимкнути живлення; 2) натиснути та утримувати кнопки «+» або «-»; 3) подати живлення на терморегулятор. На LED-дисплеї з'явиться напис «888», після чого зобразиться поточна температура.
Характеристики
Габаритні розміри: 40х48х14 мм
Діапазон вимірювання та програмування температури:
Точність вимірювання: в діапазоні від або поза цим діапазоном
Точність гістерезису:
Гістерезис:
Bpeм' оновлення показань: 0,5 секунд
Напруга живлення, В: 12 VDC
Датчик: NTC 10K 0,5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5А / 220V АС; 15 А / 14 VDC
Температура довкілля: –10......60 градусів
Вологість довкілля: 20-85%
Споживаний струм: 30mA
Споживаний струм під час роботи реле: 65mA
Спосіб під'єднання навантаження: електромагнітне одноканальне реле (5 А/220V АС; 15 А / 14 VDC) (у разі великих навантажень використовуйте контактор або твердотільне реле більшої потужності)
Комплектація
• Терморегулятор
• Датчик із кабелем
• Паковання

Характеристики
Основні
Країна виробникКитай
Мінімальна температура регулювання-50 град.
Максимальна температура регулювання110 град.
Вид терморегулятораЕлектронний
