Набір Arduino Uno R3 для навчання і проектування

1 450 ₴

  • Готово до відправки
  • Код: 11140
Набір Arduino Uno R3 для навчання і проектування
Набір Arduino Uno R3 для навчання і проектуванняГотово до відправки
1 450 ₴
+380 (97) 204-32-32
+380 (97) 204-32-32

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

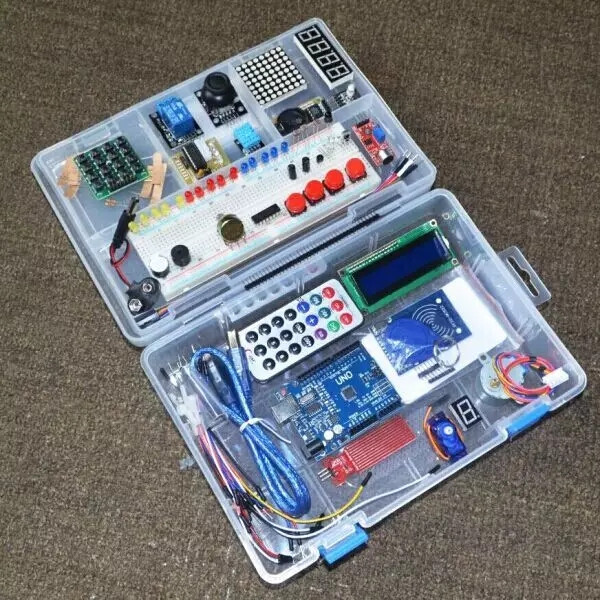

Arduino Uno R3, що вивчає набір для збирання

Упаковка: пластиковий кейс.

Чудовий набір з великою кількістю додаткових додатків підходить як для початківця електронщика, який тільки знайомий з світом Arduino, так і для досвідчених фахівців. Він дозволяє зробити цікаві, повністю робочі проекти різної складності, починаючи від блукаючого з заданим інтервалом світлодіода і закінчуючи автоматичною годуванням для домашнього пташат і т.п. Основою на наборі є орфографічна плата Arduino R3 SMD, заснована на мікроконтролері ATmega328. Для всіх модулів, представлених у цьому комплекті, існують придатні бібліотеки в інтернеті, які полегшать написання програм керування і дозволять без труднощів з ними працювати. Крім того, за допомогою гугла можна знайти багато готових проектів з компонентами з цього набору (деякі інструкції, відео, описи, готові коди програм).

Склад навчального набору для збирання на основі Arduino Uno R3:

Кроковий двигун 28BYJ-48 має вбудований редуктор, який дозволяє точно рухатися за вказаною командою. Так в 4-шоговому режимі двигун робить 2048 кроків за 1 оберт, при 8-шоговому режимі - 4096 кроків. У якості драйвера використовується плата з мікросхею ULN2003. Такий кроковий двигун з трохи різною платою драйвера.

Джойстик-маніпулятор може використовуватися для керування в різних проектах, керування може вестися одночасно по двох осях координат, також під ручкою керування встановлено кнопку (за допомогою натискання клавіші у нейтральному положенні) надає змогу розширити функціональність пристрою.

Одноканальний модуль реле SRD-05VDC-SL-C 5 В, можна використовувати в проектах, де є потреба керування пристроєм з великим вхідним струмом до 10 А.

Макетна плата MB-102 дозволить підключити велику кількість модулів і радіодетів (630 контактів для монтажу, а також 200 контактів живлення).RFID-модуль 13.56 МГц з SPI-інтерфейсом і двома RFID-метками можна використовувати для автоматичного розпізнавання, стеження речей і т.п.

Датчик звуку на мікросхемі LM393 обмежує реєстрацію звукової гучності і створює на виході модуля булевого рівня. Якщо навколо тихо, то датчик звуку FC-04 на виході показує, наскільки напруження близько до рівня живлення. Величина гучності звуку, на які створює датчик, регулюється змінним резонансом. Якщо ви переступите заданий поріг гучності вихідний рівень міняється на булівську 0. Датчик добре реагує на звуки ударів, вібрації, клацання, наприклад звук відчиняючого замку.

Аналогічний датчик рівня води - працює за принципом змінного резисту, залежно від площі дотику до рідини змінюється його внутрішній опір, робоче навантаження 3.3 - 5 В, ток 20 мА.Для виведення інформації можна використовувати два 7-сегментних індикатора (одно і чотириразові).

Для виведення великої кількості символів використовується LCD дисплів 1602A з додаткам I2C.Світіодна матриця ТС15-11GWA з розміром 8x8 диодів для яскравої світлової індикації.

Модуль 3-кольорового світлодіода RGB працює при напруженні 5 В, вихідний сигнал може бути трьох різних кольорів: червоний, зелений, синій.

Датчик DHT11 для вимірювання температури та відносної вологості повітря. Діапазон вимірюваної температури від 0 до +60 C, і вологості від 20 до 90%.DS1302 модуль годинника реального часу для створення проектів електронних будильників, годин, таймерів.

Сервопривід SG-90 використовується для керування невеликими легенями, з рогом повороту від 0 до 180 градусів (робоче напруження від 3 до 7,2 В). Кик-пульт дистанційного управління з 21 кнопкою і ІК-датчик VS1838B для прийняття сигналів від пульта.

Матриця клавіатури 4x4 на 16 кнопок, може використовуватися для керування різними пристроями, для набору кодів у кодах, для програмування.

Мікросхема 74НС595N зсувовий регістр, який дозволяє лише 3 виходу мікроконтролера отримати 8 додаткових виводу.

Світлодіоди, резитори, конденсатори та інші радіокомпоненти також допоможуть зібрати велику кількість різноманітних схем.

Для розпізнавання плати Arduino R3 CH340G комп' ютеру необхідно встановити драйвер CH340G, після цього необхідно завантажити і встановити середовище розробки Arduino, далі можна приступити до першого проекту.

Характерики:

Мікроконтролер: ATmega328

Робочі навантаження: 5 В

Вхідний тиск: (рекомендується) 7-12 В

Вхідний тиск: (реали) 6-20 В

Цифрові входи/виводи: 14 (6 з яких можна використовувати як ШИМ висновки) Аналогові входи: 6 Загальний струм в лінії вводу/ виводу: 40 мА

Флеш-пам'ять: 32 кб, з яких 0,5 кілограми використовують завантажувачем

SRAM 2 кб

EEPROM 1 КБ

Тактова частота: 16 МГц

Розмір плати: 77 х 54 х 14 мм

Вага до набору: 3878

Комплектація:

Плата Arduino Uno R3 CH340G

Кроковий двигун 28BYJ-48 5В і драйвер на мікросхемі ULN2003

Додаток маніпулятора джойстика

Одноканальний модуль реле SRD-05VDC-SL-C

Макетна плата MB-102RFID-модуль RC522 з RFID-метками у вигляді колодки і карти

Датчик звуку на мікросхемі LM393

Датчик рівня води

4-розрядний 7-сегментний індикатор

1-розрядний 7-сегментний індикатор

TC15-11GWA світлодіодна матриця 8x8

Додаток з датчиком вологості DHT11DS1302 модуль годинника реального часу (без батарейки)

LCD дисплей 1602А с модулем I2CRGB LED модуль

Сервопривід SG-90

ІК-пульт дистанційного управління

Матриця клавіатури 4x4

Світлодіод синій - 5 шт.

Світлодіод червоний - 5 шт.

Світлодіод жовтий - 5 шт.RGB світлодіод

Активний зуммер (динамік-піщалка)

Пасивний зуммер (динамік-піщалка)

Датчик нахилу (керунальний елемент - металева кулька) - 2 шт.

Кнопка з колпачком - 4 шт.

Мікросхема 74НС595N

Датчик температури LM35DZ

Коннектор 40-pin папа

Резістор - 18 шт.

Резістор змінний B5K

ІК-приємник (тип 1838)ИК-диодФоторезистор 5516LDRDuPont кабель Папа-Папа - 21 шт.DuPont кабель Папа-Мама 4-pinDuPont кабель Папа-Мама 5-pinaптер живлення Крона-5.5м коннокторкабель USB тип USBB

Характеристики
Основні атрибути
ВиробникArduino
ТипНабір для складання
СтанНовий
Тип модуляКомунікаційний
