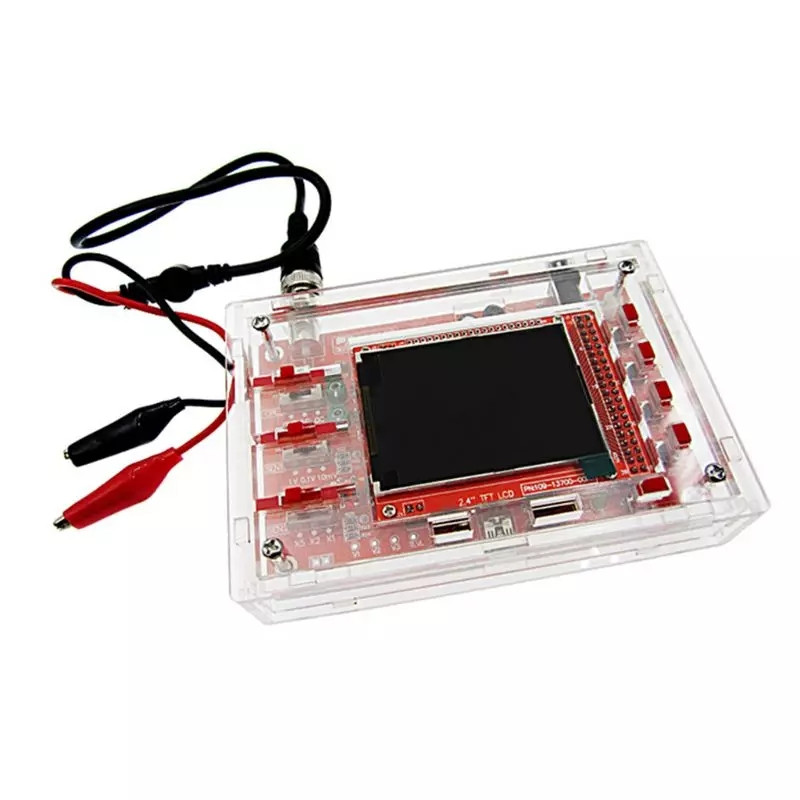

Портативний осцилограф DSO138 200 кГц

Портативний осцилограф (DSO) зі смугою пропускання 200 кГц із вбудованим частотомером, генератором опорних сигналів.

ВІДЛИЧКІ ОСОБЛИВОСТІ:

 - Можливість збереження форми сигналу (з усіма параметрами) для подальшого перегляду після вимкнення джерела;
 - Вбудований частотомір;
 - Вбудований генератор тестових сигналів (меандр);
 - Настроюваний рівень тригерів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

 Вертикальна розкрутка:

 - Кількість каналів: 1;
 - Смуга пропускання: 200 кГц;
 - Чутливість: 10 мВ / справ ~ 5 В / справ;
 - Джерело/зв'язок: AC, DC, GND;
 - Роздільна здатність: 12-bit;
 - Вхідний опір (імпеданс): 1 МОм / 20 ПФ;
 - Максимальна вхідна напруга: 50 В (ділювач 1:1);
 - Автоматичне вимірювання напруги: Vmax, Vmin, Vavr (середнє), Vpp (розмах), Vrms;
 - Автоматичне вимірювання частоти: 0~200 кГц;

 Горизонтальна розкрутка:

 - Швидкість зацифрування: 1 Msps;
 - Тимчасова база: 10 мкс / справ ~ 500 с / справ;
 - Довжина записування: 1024 точок;
 - Курсор/повзунок для прокручування запису;

 Тригери:

 - Режими роботи: Auto, Normal, Single;
 - Спрацьовування: Rising, Falling, Edge;
 - Капелюх: 1/2 (від розміру буфера);
 - Джерело: внутрішній (0~50 В);

 Генератор тестових сигналів:

 - Форма сигналу: меандр;
 - Частота: 1 кГц;
 - Амплітуда: 3,3 В;

 - Дисплей: кольоровий TFT діаг. 2,4" (51 х 39 мм);
 - Живлення: 9 В DC (діапазон 8~12 В);
 - Споживаний струм: 120 мА;
 - Роз'єми щупів: BNC;
 - Габаритні розміри: 117 х 76 х 15 мм;
 - Маса: 70 г.

КОМПЛЕКТ ПОСТАВКИ:

 - Осцилограф DSO138;
 - Щуп із затискачами "крокодил";
 - Короткий посібник з експлуатації;
 - Пакувальний пакет.
